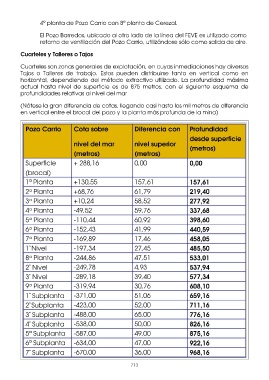

Page 713 - Laviana

4ª planta de Pozo Carrio con 8ª planta de Cerezal.

El Pozo Barredos, ubicado al otro lado de la línea del FEVE es utilizado como
retorno de ventilación del Pozo Carrio, utilizándose sólo como salida de aire.
Cuarteles y Talleres o Tajos

Cuarteles son zonas generales de explotación, en cuyas inmediaciones hay diversos
Tajos o Talleres de trabajo. Estos pueden distribuirse tanto en vertical como en
horizontal, dependiendo del método extractivo utilizado. La profundidad máxima
actual hasta nivel de superficie es de 875 metros, con el siguiente esquema de
profundidades relativas al nivel del mar

(Nótese la gran diferencia de cotas, llegando casi hasta los mil metros de diferencia
en vertical entre el brocal del pozo y la planta más profunda de la mina)

En la tercera y última zona se encuentra el Pozo, el edificio de compresores, la
subestación eléctrica, almacén, botiquín sala de máquina de extracción y oficinas.
3.-DESCRIPCIÓN DE LA EXPLOTACIÓN:

La explotación dispone de las siguientes cañas de pozo y bocaminas:

Pozo Carrio, actualmente en servicio, con Jaula para extracción de carbón
(vagonetas), y trasiego de material y como punto de entrada/salida de mineros. El
diámetro de la caña es de unos 4,5 metros.

Pozo Cerezal, cerrado a efectos de explotación, pero que sigue siendo utilizado a
efectos de mantenimiento y como salida de emergencia, así como para control
auxiliar de achique de agua de mina. Su punto de acceso en superficie se encuentra
a 338,39 metros s.n.m, y su 8ª planta se encuentra a 25,39 metros bajo el nivel del mar.

Pozo San Mamés, cerrado a efectos de explotación, pero con sistemas de apoyo
para el achique de agua de mina. Su nivel de suelo está a 281 metros sobre el nivel
del mar, y su nivel más bajo (sub-6ª planta) a -184 metros.

Adicionalmente existe una Bocamina de salida al exterior practicable a pie
(denominada “La Raya”), que emerge en el cercano pueblo de Carrio.

La comunicación entre pozos es esta:
